Description des produits

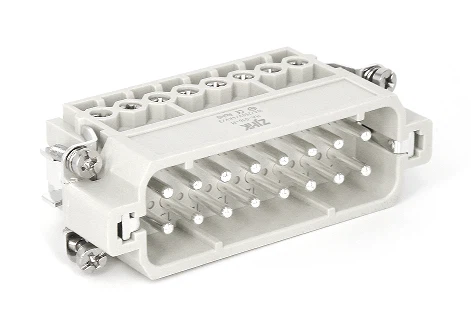

HA-016-M

La série HA-016 présente une conception-peu encombrante avec 16 contacts étroitement disposés et une mise à la terre latérale-montée. Comme le montre l'illustration de gauche, ces connecteurs utilisent des broches plaquées argent pour une conductivité optimale.

Disponible en versions sans marque pour une large compatibilité, cette solution compacte optimise l'efficacité de l'espace sans compromettre la fiabilité opérationnelle.

spécification technique

Caractéristiques

DIN FR 60 664/DIN FR 61 984

Nombre de contacts

Courant nominal

16A

Tension nominale

250V

Tension d'impulsion nominale

4kV

Degré de pollution

Degré de pollution2 Aussi

16A 230/400V 4kV2

Tension nominale selon UL Csa

600V

Résistance d'isolation

Supérieur ou égal à 10¹⁰Ω

Matériel

Polycarbonate

Température limite

-40 degrés ...+125 degrés

Inflammabilité selon UL94

Durée de vie mécanique-Cycles d'accouplement

Supérieur ou égal à 500

Contacts

Matériel

Alliage de cuivre

Surface

Dur-argent/dur-plaqué or

Résistance des contacts

Inférieur ou égal à 1mΩ

Borne à vis

Calibre de fil

1,0-2,5 mm²

AWG

18-14

Couple de serrage

0,5 Nm

DOMAINES D'APPLICATION

Nos produits sont largement utilisés dans diverses applications industrielles, notamment les canaux chauds de précision, les robots automatisés et les machines de construction lourdes-. Grâce à la conception très compacte des puces de la série HA, une transmission efficace du courant et du signal peut être obtenue dans un espace considérablement réduit, améliorant ainsi les performances tout en optimisant l'intégration du système.

AVANTAGES DE NOS PRODUITS

Nos produits sont fabriqués conformément aux spécifications standards du secteur-, et nous sommes également spécialisés dans les solutions personnalisées adaptées pour répondre à des exigences spécifiques. Ils sont conçus pour être compatibles avec un large éventail de marques leaders du marché, notamment Harting, ILME, TE Connectivity et autres. De plus, nos produits ont obtenu des certifications reconnues internationalement telles que UL, EAC, UKCA, RoHS et ISO 9001, garantissant une qualité supérieure et une conformité mondiale.

CAPACITÉ DE TRANSPORT DE COURANT

Le tableau de droite montre la variation du courant de fonctionnement du HA-016 avec la température ambiante

COURANT DE FONCTIONNEMENT

L'image de droite illustre les spécifications nominales actuelles de notre série HA-016-M. Comparé à des modèles comparables, le HA-016-M présente des valeurs nominales de courant plus conservatrices dans des conditions de fonctionnement équivalentes.

UNE PERSPECTIVE GLOBALE DES PRODUITS

le matériau de la pièce en plastique

PC de SABIC propose des inserts de connecteur robustes,-résistants à la chaleur (125 degrés) et-ignifuges (UL94 V-0) pour les applications industrielles exigeantes.

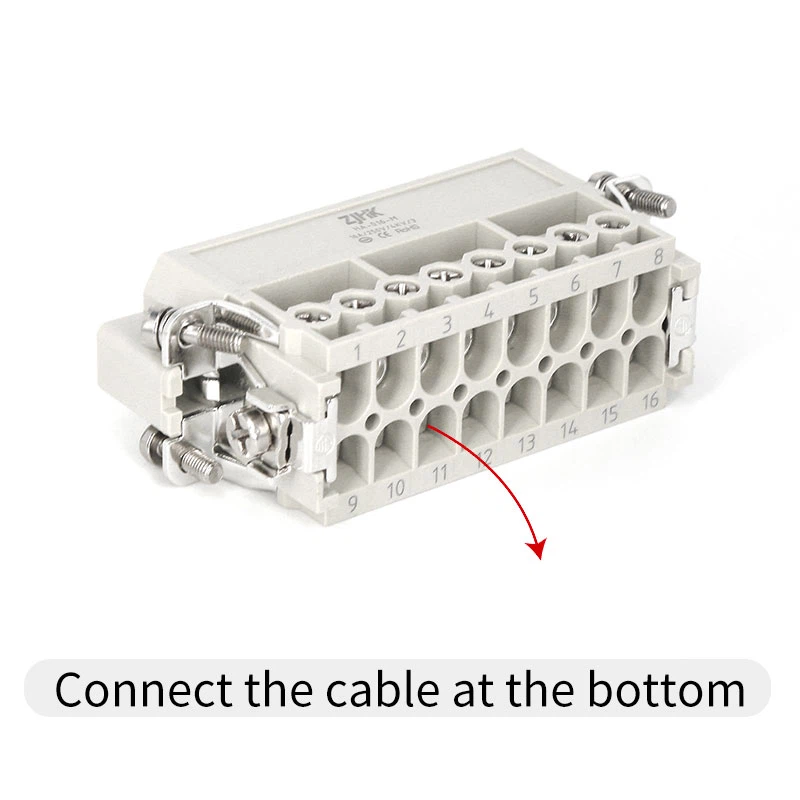

méthode de câblage pratique

Insert de borne à vis à 16-broches, câblé par le bas, permettant un calibre de câblage de 1 à 2,5 millimètres carrés.

vue de dessus

En regardant du haut, l'image entière du produit peut être observée, qui est généralement gris clair.

un jeu de connecteurs

Cas d'atterrissage du robot de nettoyage commercial Cowers : Parc de logiciels mobiles en Chine

ÉQUIPEMENT DE TEST

Spectromètre à fluorescence à rayons X à dispersion d'énergie-

EDXRF : Détection instantanée de plusieurs-éléments avec une-précision de laboratoire

Le spectromètre EDXRF est un instrument d'analyse-hautes performances largement utilisé dans la surveillance environnementale et le contrôle qualité industriel. Ses trois applications principales comprennent :

Protection de l'environnement : Détection rapide des métaux lourds dangereux (Pb, Cd, Hg) dans le sol, l'eau et les particules en suspension dans l'air pour garantir le respect des réglementations environnementales

Analyse des matériaux : tests de composition précis des composants en plastique et d'autres matériaux

Tests industriels : quantification précise de la teneur en cuivre et des produits de corrosion dans les matériaux industriels

Cette technologie de tests non destructifs-fournit des résultats rapides et fiables, fournissant ainsi une assistance essentielle pour l'évaluation environnementale et la caractérisation des matériaux.

Test d'augmentation de la température

Test d'élévation de température CC de haute-précision : méthodes et applications

Cette évaluation complète détermine la capacité de courant sûre d'un conducteur en analysant l'augmentation de température sous charge tout en tenant compte des propriétés du conducteur (taille, matériau, caractéristiques thermiques), des conditions environnementales (température ambiante, débit d'air) et des paramètres opérationnels (amplitude/durée du courant).

Le produit est soumis à une validation rigoureuse, y compris des tests de cycles thermiques (-40 degrés à +125 degrés), de résistance à la corrosion (brouillard salin/humidité), de contraintes mécaniques (vibrations/impacts) et de performances diélectriques pour garantir un fonctionnement fiable dans des environnements difficiles et la conformité aux normes CEI 60512 et MIL-STD-810, évitant ainsi les pannes de surchauffe tout en offrant des résultats scientifiques. intensité nominale validée pour les applications électriques critiques.

SCÉNARIOS D'APPLICATION

Nos produits sont largement utilisés dans diverses industries, telles que les canaux chauds, les transports, les machines textiles et l'énergie éolienne.

Machine à mouler

industrie des canaux chauds

Le connecteur robuste-, conçu pour une fiabilité élevée, prend en charge les moules à canaux chauds et les équipements d'extrusion (norme 16/24-broches), excellant dans les applications-à haute température et à courant élevé.

La calèche

transport ferroviaire

Il propose des modules-et-plug-and-play pour l'alimentation, le contrôle et d'autres sous-systèmes, ainsi que des connexions hautement fiables pour les systèmes de traction et de signalisation, répondant aux exigences des environnements extrêmes.

Machines d'impression

machines textiles

Les connecteurs robustes-garantissent une transmission fiable de l'alimentation et du signal dans les industries du textile et de l'impression, avec une capacité de courant élevée-, une protection IP68 et une résistance aux vibrations pour réduire les temps d'arrêt dans les environnements difficiles.

Pale de rotor

production d'énergie éolienne

HAOKE ELECTRIC fournit des connecteurs robustes-performances-hautes performances pour l'énergie éolienne, améliorant ainsi la fiabilité et réduisant les coûts du cycle de vie des systèmes d'énergie propre.

CAPABLE DE MULTI-ENVIRONNEMENTS

L'application au cabinet

Série modulaire pour la transmission du signal

Connecteurs de haute-protection-adaptés aux environnements difficiles

À PROPOS DE HAOKE ÉLECTRIQUE

HAOKE ELECTRIC Co., Ltd. est un fabricant professionnel de connecteurs de haute-qualité, axé sur la création de produits fiables et innovants. Nous disposons d'une équipe de recherche qualifiée et d'usines modernes, proposant des solutions de connexion électrique personnalisées pour différentes industries.

Suivant le principe « donner la priorité aux clients et grandir ensemble », nous travaillons avec les plus grandes entreprises mondiales et possédons des certifications internationales telles que UL, CQC, CE, UKCA et EAC. Nos produits sont vendus dans le monde entier, notamment en Europe et en Amérique.

HAOKE ELECTRIC – Fournir une technologie de connexion intelligente pour une variété d’industries.

130+

membres actifs

83+

pays d'exportation

20+

Expositions annuelles

13+

années d'expérience

certification autorisée

CERTIFICATION UL

VÉRIFICATION DE LA CONFORMITÉ LVD

CE ET UKCA

FAQ

Comment commander ?

Veuillez nous envoyer votre bon de commande par e-mail et nous vous enverrons un devis et une facture pro forma.

Prend-il en charge la transmission hybride (puissance + signal + données) ?

Bien sûr, nous disposons d’une structure-cadre et pouvons réaliser une conception modulaire.

Quel est le diamètre de fil et la section transversale-maximaux pris en charge ?

Le diamètre maximum du fil pris en charge peut atteindre 44 mm, nous avons PG48, M63.

Est-ce qu'il prend en charge le branchement à chaud ?

Oui, nous pouvons fournir des leviers en plastique pour éviter les températures élevées.
