Description
Présentation du produit
Les ferrules de cette série ont acquis de nombreuses applications dans un large éventail de domaines. On les trouve couramment dans les systèmes de contrôle industriels, où des connexions fiables sont cruciales pour le bon fonctionnement de divers équipements. De plus, ils jouent un rôle important dans les machines d’automatisation, en fournissant des interfaces sécurisées pour la transmission des signaux et de l’énergie. Ils sont également utilisés dans le domaine de l’électrotechnique et contribuent à une distribution efficace et sûre de l’électricité.
Lorsqu'il s'agit d'opérations de pressage à froid impliquant ces ferrules, il est essentiel de passer des commandes en fonction du calibre de fil spécifique. En effet, différents calibres de fil ont des diamètres et des capacités de transport de courant variables, et l'utilisation de composants de pressage à froid appropriés qui correspondent au calibre du fil garantit une connexion ferme et fiable. Une telle pratique garantit non seulement la sécurité du système électrique, mais contribue également à maintenir la transmission stable du courant, évitant ainsi des problèmes tels qu'un mauvais contact ou une surchauffe qui pourraient survenir en raison de composants mal adaptés.
Paramètre du produit (spécification)
Méthode de résiliation
Borne à sertir
Genre
Femelle
Modèle
HE-024-FC
Courant nominal
16A
Tension nominale
500V
Tension d'impulsion nominale
6kV
Degré de pollution
Ⅲ
Tension nominale selon UL Csa
600V
Résistance d'isolation
Supérieur ou égal à 1010Ω
Matériel
polycarbazole
Inflammabilité selon UL94
V0
Durée de vie mécanique-Cycles d'accouplement
Supérieur ou égal à 500
ÉPINGLE
Matériel
Alliage de cuivre
Surface
Dur-plaqué or
Plaqué argent-dur
Résistance des contacts
Inférieur ou égal à 1mΩ
Borne à sertir
Calibre de fil
0,14-4,0 mm²
AWG
26-12
Longueur de dénudage
7,5 mm
Température de travail
Le connecteur robuste ZJHK peut fonctionner de manière stable entre -40 degrés et +125 degrés.
Présentation du produit

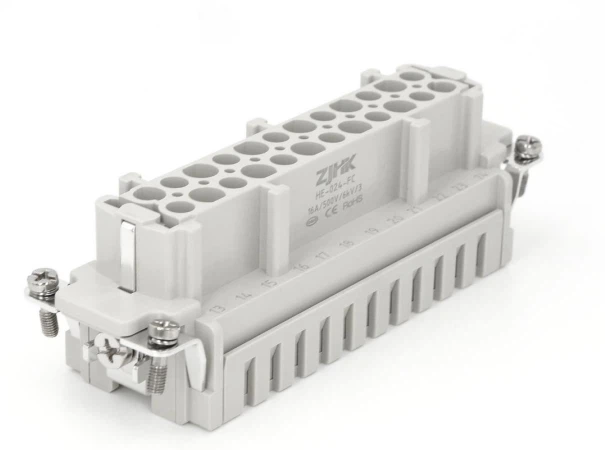

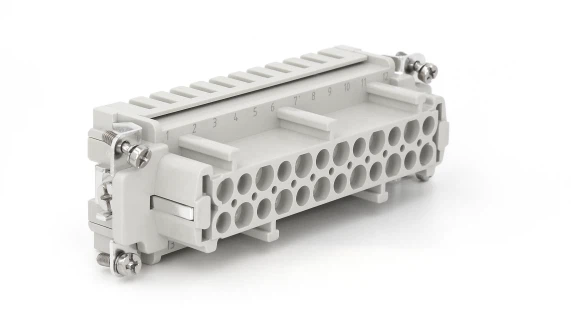

Il est évident qu'il y a 24 trous dans cet insert. Il s'agit d'un insert femelle d'aspect polycarbonate gris clair. Il peut fonctionner régulièrement entre -40 Celsius et 125 Celsius. Ce connecteur est spécialement conçu pour les applications dans un environnement extrêmement difficile.

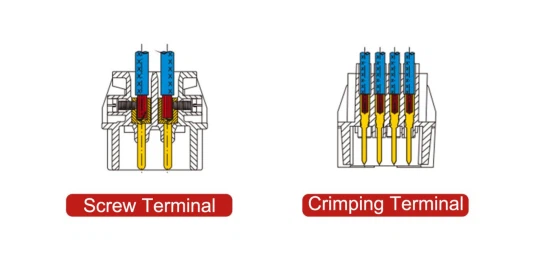

Quelle est la différence entre une borne à vis et une borne à sertir ?
Les inserts de la série HE peuvent être connectés selon quatre méthodes différentes. Il s'agit d'une borne à vis, d'une borne à sertir, d'une borne à cage-à pince et d'une borne à verrouillage rapide. La borne à vis est facile à manipuler et ne nécessite pas d'outils spéciaux. La borne à sertir contacte constamment la résistance grâce à la qualité de la connexion à sertir répétée avec précision.
Contacts à sertir
CESM
Matériau: alliage de cuivre
Surface: plaqué argent
Genre:Homme
Ampli: 16A
CESF
Matériau: alliage de cuivre
Surface: plaqué argent
Genre:Femme
Ampli: 16A
CEGF
Matériau: alliage de cuivre
Surface: plaqué or
Genre:Femme
Ampli: 16A
CEGM
Matériau: alliage de cuivre
Surface: plaqué or
Genre:Homme
Ampli: 16A
Scénarios d'application
Domaine du transport ferroviaire
Les équipements de transport ferroviaire ont des exigences extrêmement élevées en matière de fiabilité et de sécurité des connexions. Les connecteurs robustes-sont utilisés pour la transmission de puissance, le contrôle des signaux et la connexion des équipements électriques à l'intérieur du train. Sur les trains à grande vitesse-, des connecteurs robustes-connectent le moteur de traction au système d'alimentation électrique et sont responsables de la transmission du signal entre le système de commande du train et chaque équipement du wagon, garantissant ainsi la sécurité et la stabilité de l'exploitation du train.

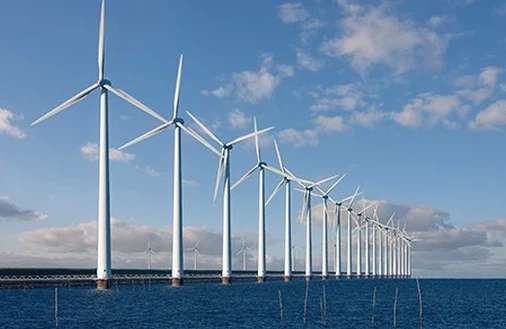

Puissance et énergie
Dans le système électrique, des connecteurs-robustes sont utilisés dans les sous-stations, les armoires de distribution et les équipements de production d'électricité. Par exemple, dans les parcs éoliens, des connecteurs robustes-sont utilisés pour connecter l'équipement électrique à l'intérieur de la tour des éoliennes aux lignes de transmission externes. Face à des environnements naturels difficiles tels que des vents forts et de l’humidité, ils peuvent toujours assurer une transmission efficace de l’électricité et un fonctionnement fiable des équipements. Dans les centrales solaires photovoltaïques, des connecteurs robustes-connectent les panneaux photovoltaïques aux onduleurs, garantissant que le courant continu est facilement converti en courant alternatif et incorporé au réseau électrique.
Domaine médical
Dans le domaine médical, les robots chirurgicaux, les robots de rééducation, etc. ont des exigences extrêmement élevées en matière de fiabilité et de sécurité des connecteurs. L'application de connecteurs robustes-dans les robots médicaux doit répondre à des normes d'hygiène et à des spécifications de sécurité électrique strictes. Par exemple, lorsqu'un robot chirurgical effectue une chirurgie de précision, le connecteur robuste-doit garantir une transmission sans délai-du signal de commande afin que l'opération du médecin puisse être transmise avec précision à l'extrémité d'exécution du robot. Dans le même temps, ses performances de protection élevées peuvent empêcher l’infiltration de liquide pendant l’intervention chirurgicale et assurer la sécurité des équipements et des patients. De plus, les robots médicaux doivent être strictement désinfectés après utilisation, et la conception matérielle et structurelle des connecteurs robustes-peut s'adapter à diverses méthodes de désinfection, telles que la désinfection à haute-température et haute-pression, la désinfection aux ultraviolets, etc. La figure 7 montre le scénario d'application des connecteurs robustes-dans le secteur médical. des robots.
Certifications
UL
CE
UKCA
CAE
ATTEINDRE
RoHS
Comment nous contacter ?
Notre adresse
No.166, Huapu Road, parc industriel de Wengyang, ville de Yueqing, province du Zhejiang, Chine 325600
Numéro de téléphone et WeChat
+86 18067786591
E-mail-e-mail
Site web
Personnels
années d'expérience
Pays exportateurs
Bon taux de rétroaction
as-tu des questions ?
Quels sont les avantages des connexions à virole par rapport aux-connecteurs robustes avec connexions à vis et connexions instantanées- ?
La fiabilité de la connexion est plus élevée. Le conducteur et la borne sont fermement reliés par sertissage avec des outils spéciaux et ne sont pas faciles à desserrer. La connexion à vis est facile à desserrer en raison des vibrations, et la connexion directe enfichable-peut avoir un mauvais contact ; Les performances électriques sont meilleures, la zone de contact est grande, la résistance est petite et la conductivité est plus stable. La résistance de la connexion à vis peut être instable en raison du degré de serrage, et la connexion enfichable directe-est affectée par la précision de l'adaptation ;
Il a une meilleure résistance aux vibrations et peut résister aux vibrations et aux chocs. La connexion à vis est facile à desserrer et la connexion directe enfichable-peut se desserrer et se retirer ;
Il a une gamme d'applications plus large et convient aux câbles de différents matériaux et sections-. La connexion à vis est difficile à connecter avec des fils spéciaux, et la connexion enfichable directe-a des exigences plus strictes en matière de spécifications de fil ;
Il est plus respectueux de l'environnement et-économe en énergie, et ne nécessite pas de soudage électrique ni de matériaux de soudage supplémentaires, ce qui réduit les consommables et la consommation d'énergie. Le raccordement à vis peut entraîner une perte due au démontage, et le type de soudage présente des problèmes de consommation de matériaux et de gaz d'échappement.
