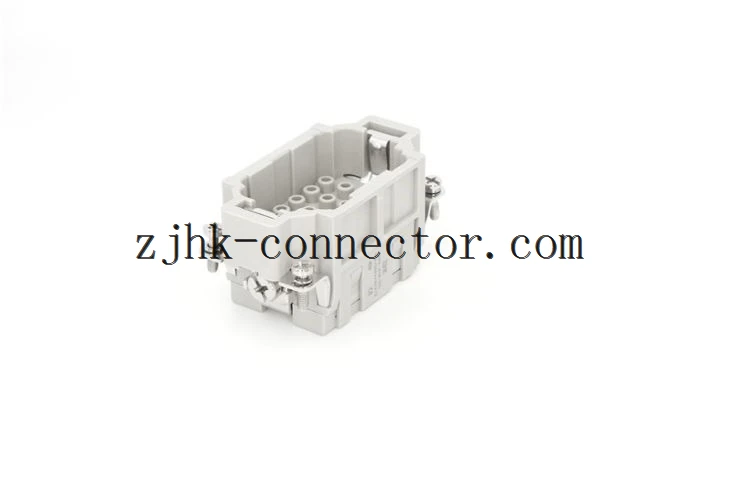

Vue d'image
Caractéristiques techniques
Type de connecteur | HDC |
Caractéristiques | DIN EN60 664 / DIN EN61 984 |
Nombre de contacteurs | 18 + PE |
Cas | 10B |
Montage électrique | serti |
Tension nominale selon selon DIN EN 61984 | 500V |
Tension nominale selon à UL / CSA | 600V |
Courant nominal | 16A |
Tension d'impulsion nominale | 6KV |
La resistance d'isolement | > 1010 Ω |
Matériel | Polycarbonate |
Température de fonctionnement | 40 ° C… + 125 ° C |
Inflammabilité selon. à UL 94 | V0 |
Durée de vie mécanique (cycles d'accouplement) | > 500 |
Matériel de contacts | Alliage de cuivre |
Surface des contacts | Plaqué argent dur standard, plaqué or dur en option |
Résistance des contacts | <> |
Jauge de fil de borne à ressort | AWG26-12 / 0,14 - 4,0 mm2 |
Longueur de dénudage | 7-9mm |
Fabricant | ZJHK |
Commander les contacts à sertir séparément
Zone de section de fil acceptable:
· 0,37 mm 2
· 0,5 mm 2
· 0,75 mm 2
· 1,0 mm 2
· 1,5 mm 2
· 2,5 mm 2
· 3,0 mm 2
· 4,0 mm 2
Attention :
Ces connecteurs ne doivent pas être accouplés ou non sous une charge électrique. Les connecteurs du même type ou de types différents disposés en ligne doivent être polarisés pour éviter la possibilité d'une mauvaise connexion.
