détails du produit

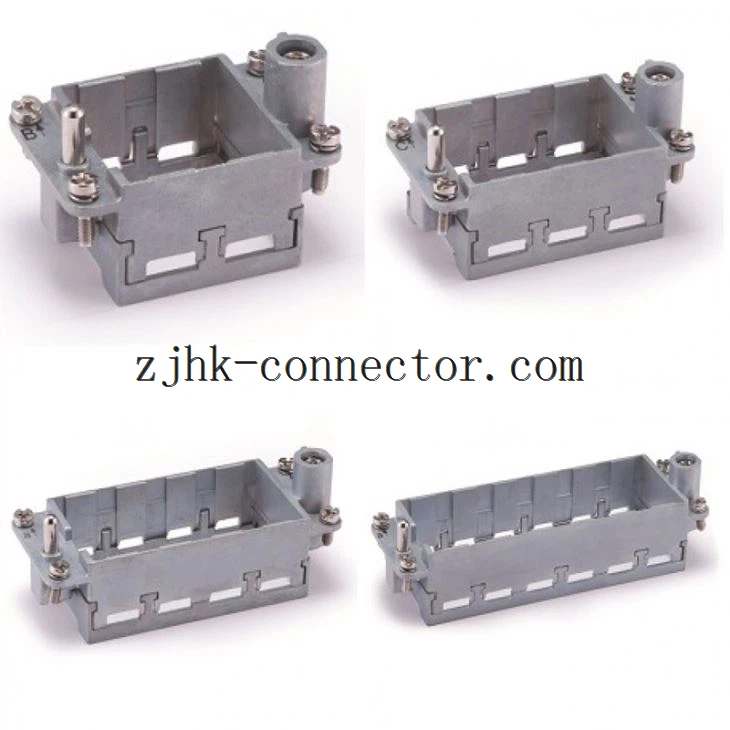

Cadres modulaires ZJHK
Système de mise à la terre selon VDE
Construction en zinc moulé sous pression
Cadre articulé (sauf type d'article 1 - une pièce)
AB, ab, AC, ac, AD, ad, AF et af orientation disponibles selon les exigences de 2, 3, 4 ou 6 modules d'insertion
Cycles d'accouplement ≥500
Pour une utilisation dans des hottes et des boîtiers standard, le cadre à charnière ZJHK peut également correspondre à Harting, ILME, TE.
Le genre | Homme Femme |
Type d'accessoire | Cadre |
Gamme | Cadres modulaires Han |
Séries | HE-Modular |
A utiliser avec | Capots et boîtiers ZJHK standard |
Description de l'accessoire | A ... B, A ... C, A ... D, A ... F |
pour 2,3,4 ou 6 modules | |
Taille | 6B, 10B, 16B, 24B |
Limiter la température | -40 ... + 125 ° C |
Cycles d'accouplement | ≥ 500 |
Matériel | Zinc moulé sous pression |
RoHS | conforme à l'exemption |
Taille de l'emballage | 2 |
Poids net | 110g |
ZJHK HM® Modular
Le système modulaire (ZJHK - HM) permet des connexions de signal, de puissance, pneumatiques, coaxiales et Ethernet dans un seul connecteur dans un agencement personnalisé personnalisé.
Ceux-ci peuvent à leur tour être montés sur des boîtiers ZJHK® standard. Le système permet une variété de configurations d'insert dans le même connecteur. Le système modulaire ZJHK est conçu pour répondre aux exigences spécifiques des clients individuels et offre une flexibilité lors de l'examen des connexions pour les lignes de signal, d'alimentation et pneumatiques lorsqu'une solution est requise avec un connecteur En plus de la qualité du connecteur à sertir, le bon choix de l'assemblage L'outil est l'élément de base d'une connexion fiable.ZJHK propose des outils de sertissage appropriés pour différents niveaux d'automatisation pour tous les connecteurs.
Schéma d'installation et de démontage du module
