La description
Inserts, Terminaison à vis, Mâle et Femelle, Polycarbonate, RAL 7032 (gris galet), Courant nominal: 10A
Taille: 3 A,
Contacts: 3, section de conducteur: 1,0 ... 2,5 mm²,
Alliage de cuivre, plaqué argent.
Série HA
Caractéristiques techniques
Caractéristiques | DIN EN 60664 |
DIN EN 61984 | |
Inserts | |
Nombre de contacts | 3,4 (16x2) + PE |
Ha-003/004 | |
Le sexe | Homme Femme |
Courant nominal | 10A |
Tension nominale conducteur-terre | 230V / 400 |
Tension nominale conducteur-conducteur | 400V |
Tension d'impulsion nominale | 4KV |
Degré de pollution | Ⅲ |
Ou | 10A 250V 4KV 3 |
HA-010/016/032 | |
Le sexe | Masculin |
Courant nominal | 16A |
Tension nominale | 250V |
Tension d'impulsion nominale | 4KV |
Ⅲ | |
Degré de pollution 2 également | 16A 230 / 400V 4KV 2 |
Tension nominale selon UL Csa | 600V |
La resistance d'isolement | ≥10 10 Ω |
Matériel | Polycarbonate |
Limiter la température | -40 ℃ ... + 125 ℃ |
Inflammabilité selon UL94 | V0 |
Cycles d'accouplement de vie mécanique | ≥500 |
Contacts | |
Matériel | Alliage de cuivre |
Surface | Plaqué argent dur |
Résistance de contact | ≤1mΩ |
Borne à vis | |
Calibre du fil | 1,0-2,5 mm² |
AWG | 18-14 |
Couple de serrage | 0,25 Nm (HA-003/004) ou |
0,5 Nm (HA-010/016/032) |
Photos des inserts HA Male

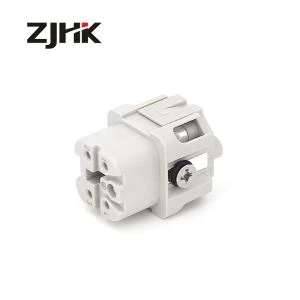

HA-003/004 230V / 400V 10A (bornes à vis)
HA-003 230V 10A (bornes à cage)
Capacité de charge actuelle
Le transport de courant est limité par la température maximale des matériaux pour les inserts et les contacts, y compris les bornes.
Techniques de mesure et d'essai selon DIN EN 60512-5
