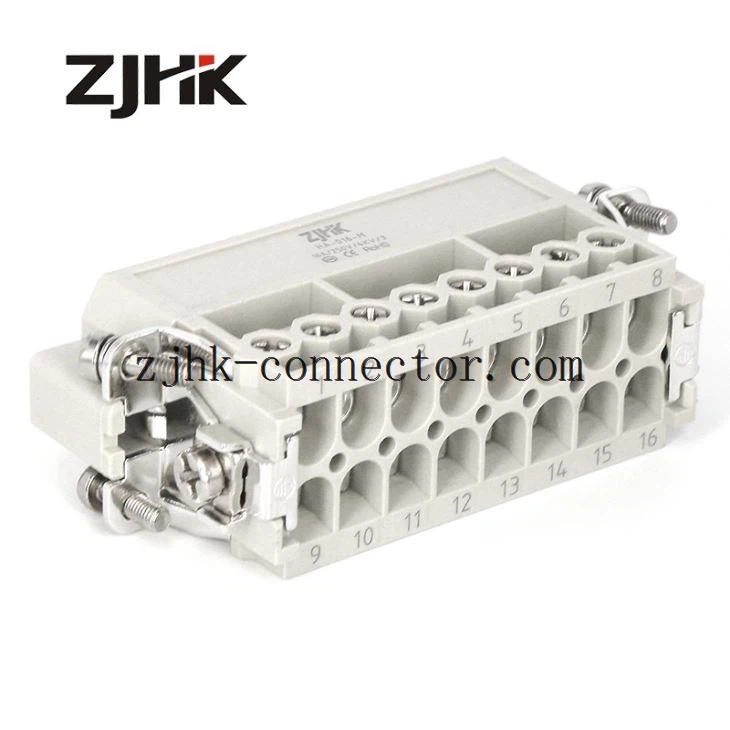

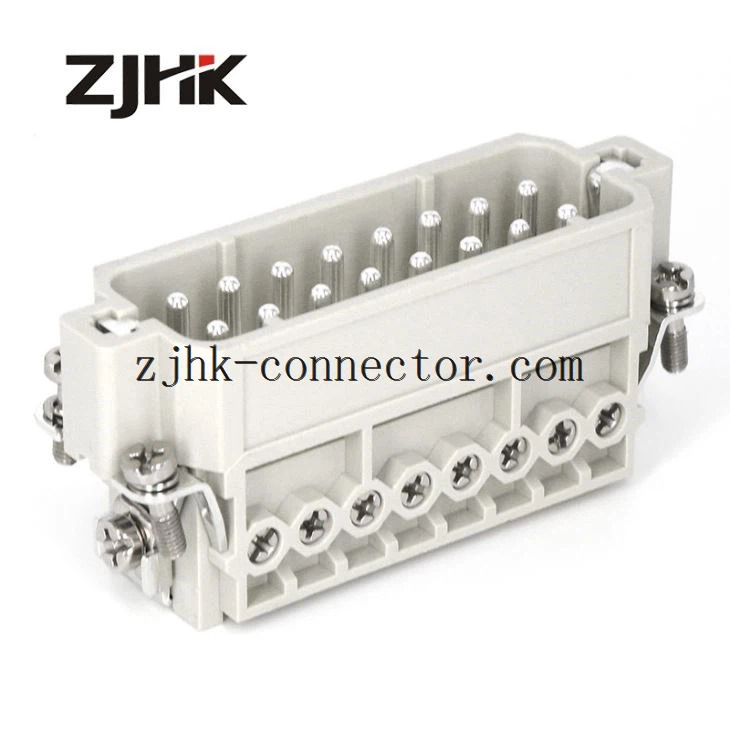

MÊME QUE Han 16A-STI
Description rapide: Inserts, Terminaison à vis, Mâle, Polycarbonate, RAL 7032 (gris caillou), Courant nominal: 16A, Taille: 16 A, Contacts: 16
Référence: 09 20016 2612
Description rapide À propos de nous:
1). Nous fournissons une gamme complète de connecteurs robustes, nos clients peuvent sélectionner les bons connecteurs en fonction de leurs besoins
2). Nos logements et inserts sont compatibles avec toutes les marques célèbres du marché.
3). Nous fournissons divers types de connexion: terminaison à vis, terminaison à sertir, terminaison à pince à cage et la gamme de fils atteint 4 mm2
4). Nous pouvons tout faire dans un seul boîtier: signaux, données, alimentation et pneumatique intégrés
5). Nos connecteurs sont prêts pour IP65 ou IP68 avec de bonnes surfaces et joints.
Inserts Données techniques
Identification | |
Catégorie | Inserts |
Séries | HA |
Version | |
Méthode de résiliation | Terminaison à vis |

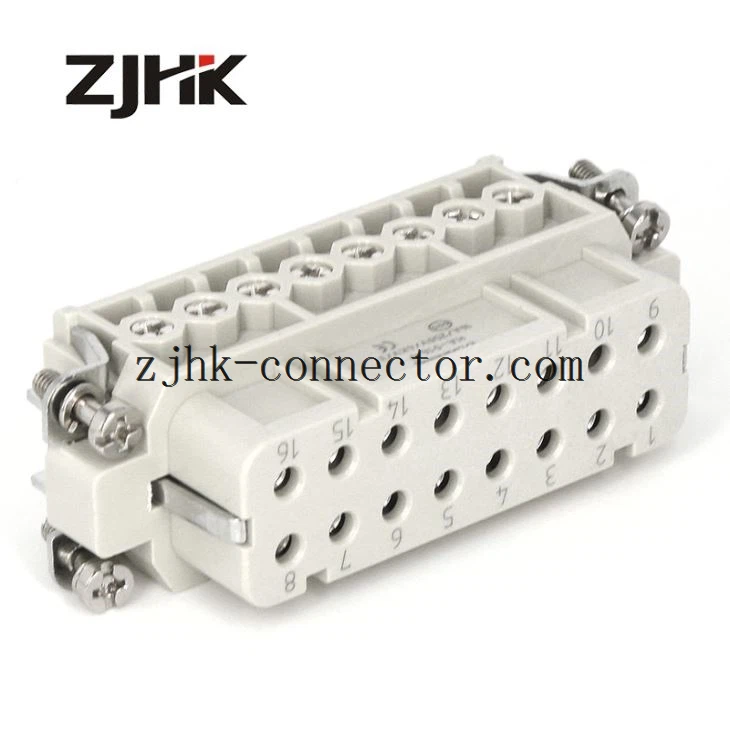

Le genre | Homme Femme |
Taille | 16 A |
Nombre de contacts | 16 |
Contact PE | Oui |
Caractéristiques techniques | |
Section du conducteur | 0,75 ... 2,5 mm² |
Courant nominal | 16 A |
Tension nominale | 250 V |
Tension d'impulsion nominale | 4 kV |
Tension nominale selon à UL | 600 V |
La resistance d'isolement | ≥ 1010 Ω |
Limiter la température | -40 ... + 125 ° C |
Couple de serrage | 0,5 Nm |
Cycles d'accouplement | ≥ 500 fois |
Propriétés matérielles | |
Matériel (insérer) | Polycarbonate |
Couleur (insérer) | RAL 7032 (gris galet) |
Matériau & Surface （contacts） | Alliage de cuivre et plaqué argent |
RoHS | conforme à l'exemption |
Taille de l'emballage | 1 |
Poids net | 64 g |
Pays d'origine | Chine |
Rencontre:
Capot et boîtier - Série H16A
Capot - Entrée latérale / Entrée supérieure - Construction haute pour un fil plus gros est disponible
Boîtier - Cloison / Montage en surface / Câble à câble
Leviers de verrouillage: Double en acier inoxydable ou en acier zingué
Housses de protection: couvercle en plastique ou en métal en option
Filetage: PG16, PG21, / M20, M25
Conception drowing:

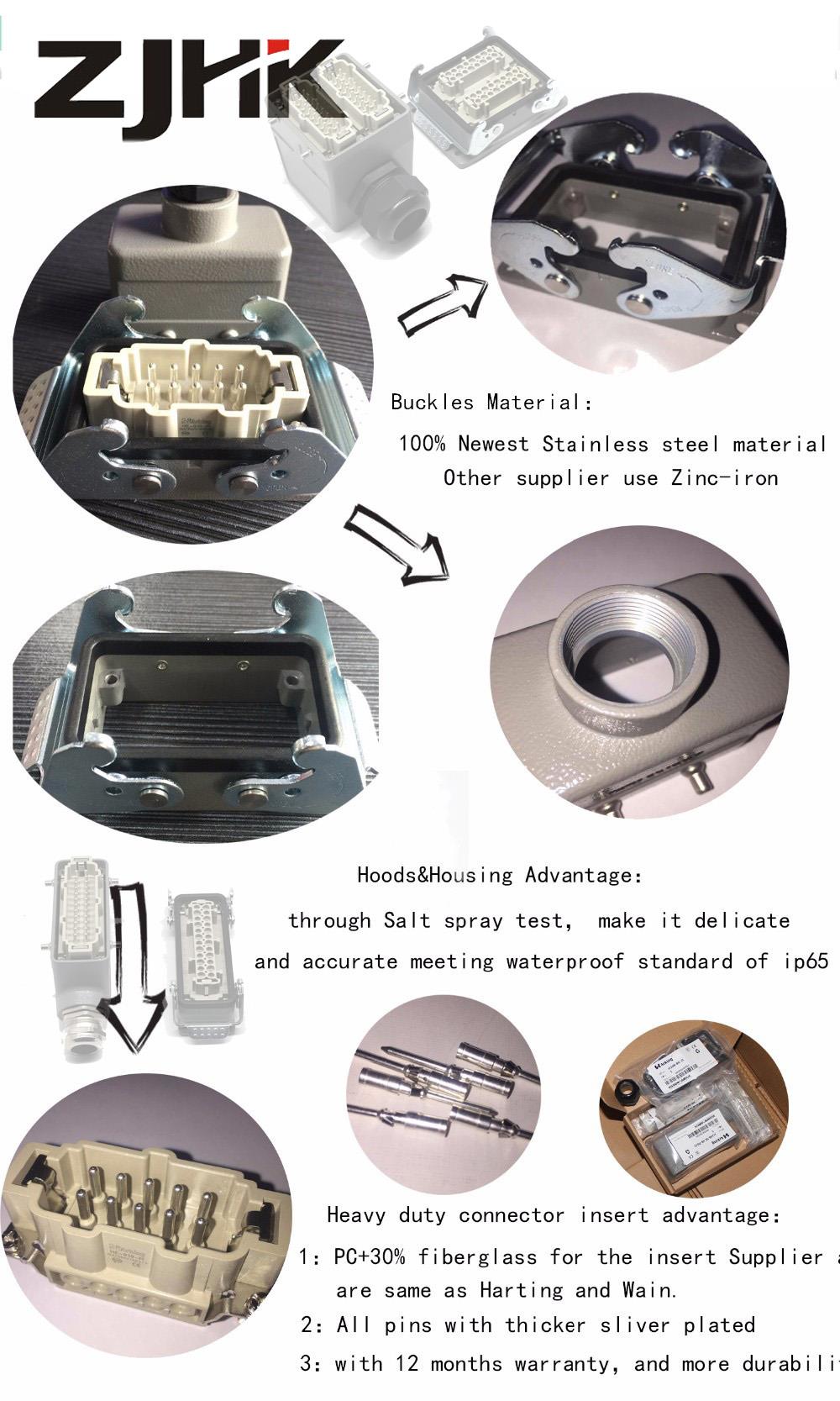

Quel est notre avantage:
FAQ:
1.J'utilisais weidmuller auparavant, mais leur numéro de commande est différent du vôtre, que puis-je faire?
R: Lors de la sélection d'un connecteur robuste, nous devons choisir comme suit:
1) Tension et courant nominaux
2) pôles de connecteur
3) Choix du type de capot et de boîtier
4) Accessoires (sélection du presse-étoupe)
Insère l'explication:

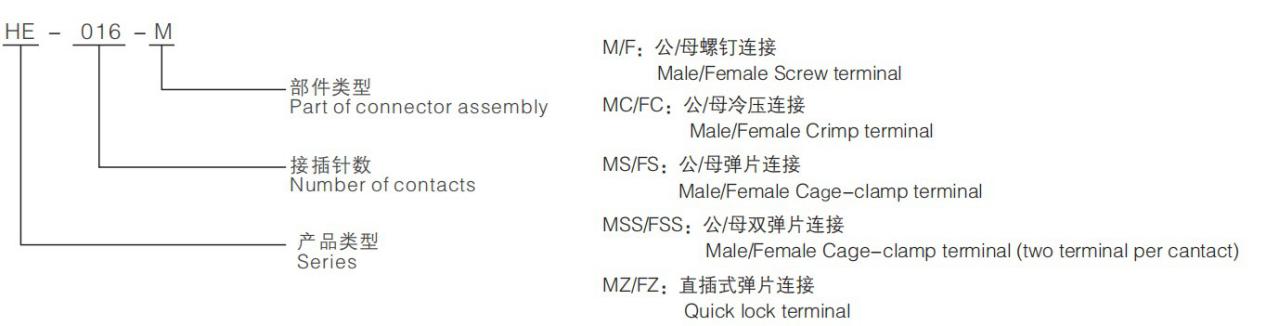

I. e: HE-016-Signifie des inserts mâles de 16 pôles dans la série HE.
Type de hottes et de boîtiers

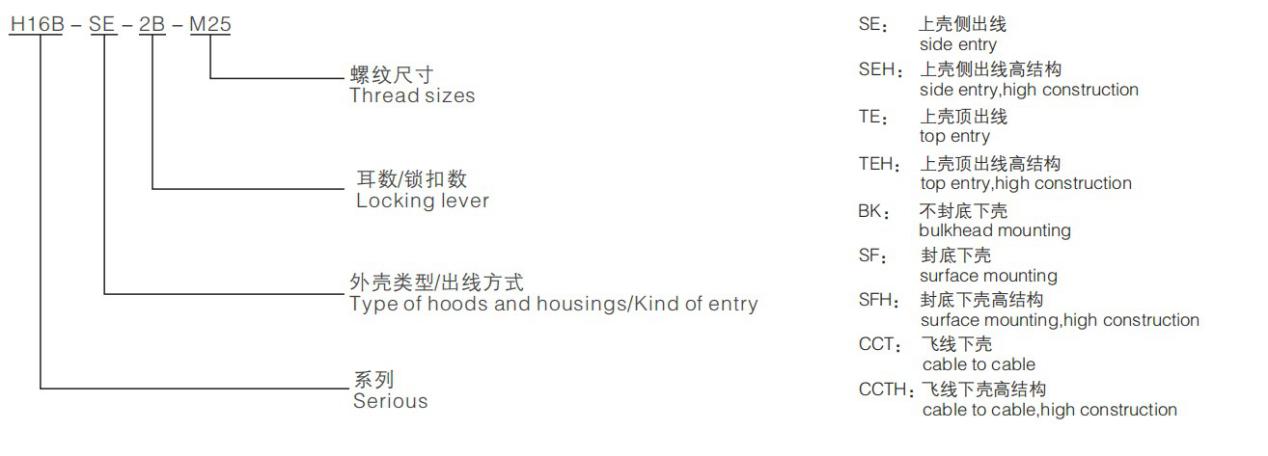

je. e: H16B-SE-2B-M25 signifie un capot à entrée latérale avec filetage M25 dans la série H16B.
Les produits de la société sont emballés par défaut pour un emballage individuel, si vous avez besoin de l'ensemble, veuillez nous en informer à l'avance.
